¿Cómo vas a trabajar?
Escribe los nombres de tu grupo (hasta 5 integrantes):
Escribe al menos 1 integrante. Puedes dejar en blanco los que no necesites (quedarán como "No aplica" en el certificado).
Elige tu grado:
De reconocer las placas Arduino, pasamos a comprender cómo controlar motores con el módulo L298N.
Creado por el profesor Diego Javier Mancera Dávila
Ahora ponemos en práctica lo aprendido: conocemos el L298N, conectamos, programamos y controlamos la velocidad del motor.
Creado por el profesor Diego Javier Mancera Dávila
Arduino no es una sola placa: ¡es toda una familia! Toca los 8 modelos para descubrir qué hace especial a cada uno.
Cada modelo de Arduino fue diseñado para una misión distinta. Conócelos todos para completar esta estación.
Toca una placa y luego toca su superpoder. ¡Une las 8 parejas!
Responde 10 preguntas rápidas en 60 segundos. Necesitas 7 o más aciertos para ganar. ¿Listo?

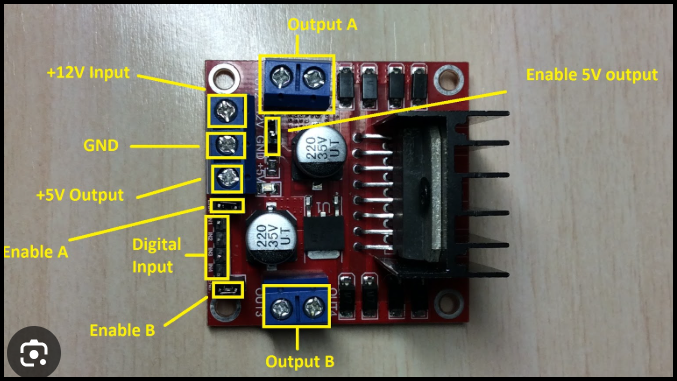

El L298N es un módulo controlador de motores. Toca sus 14 partes para descubrir qué hace cada una.
Foto de referencia de un módulo L298N real. Algunos fabricantes usan otros nombres para lo mismo: "Output A/B" = OUT1-OUT2/OUT3-OUT4, "Digital Input" = IN1-IN4, "Enable A/B" = ENA/ENB, "Enable 5V output" = jumper del regulador. Revisa siempre el módulo y la hoja de datos que tengas en tus manos.
Cada pin y cada terminal cumple una función distinta dentro del control de los motores.

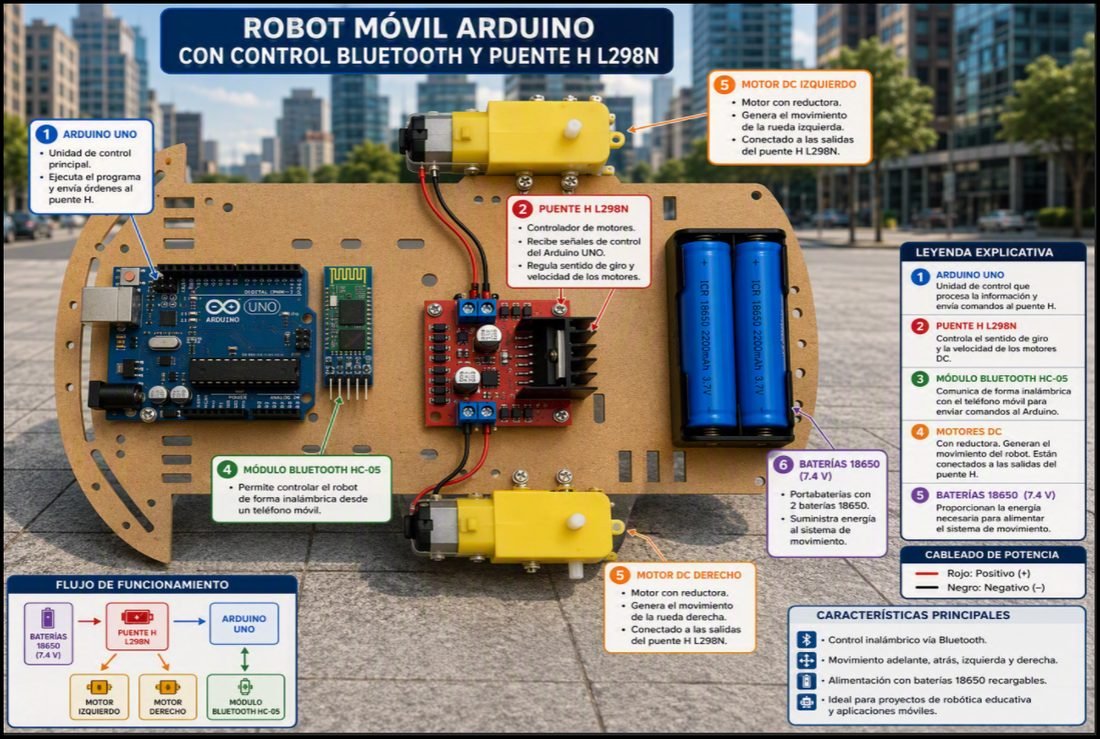

Así se relacionan todas las partes en un robot ya armado: Arduino UNO, puente H L298N, módulo Bluetooth, motores DC y baterías.
Las baterías alimentan al puente H L298N, que controla el sentido de giro y la velocidad de los motores DC. El Arduino UNO es quien decide qué hacer: ejecuta el programa y envía las órdenes de control al L298N. El módulo Bluetooth le permite recibir esas órdenes de forma inalámbrica desde un celular.

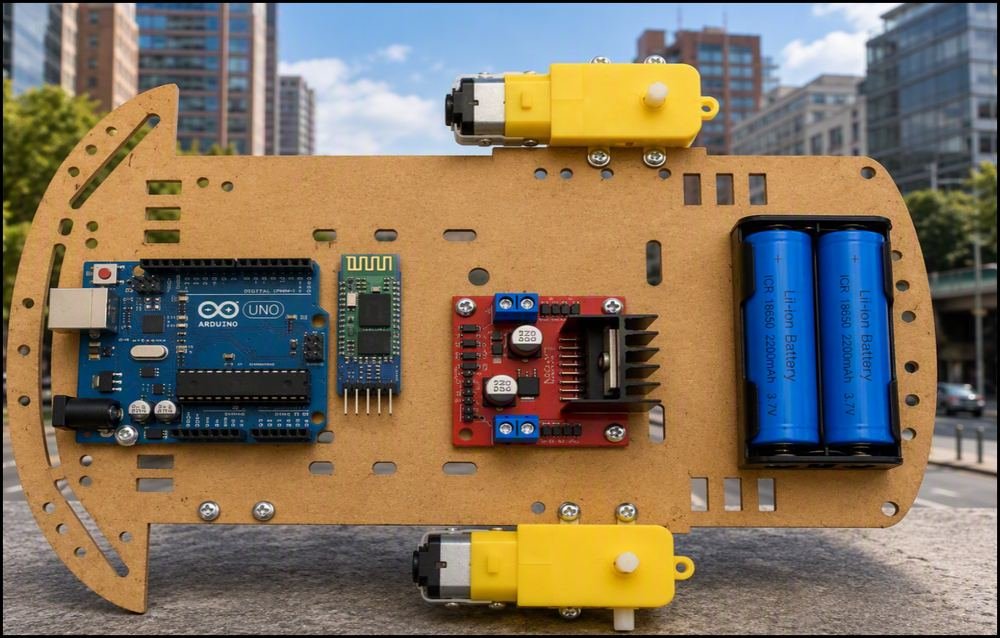

Antes del reto, mira un ejemplo real: un robot con Arduino, L298N, Bluetooth HC-06 y dos motores. Toca cada parte de la foto.
Así se ve un proyecto real con estos componentes ya armados.

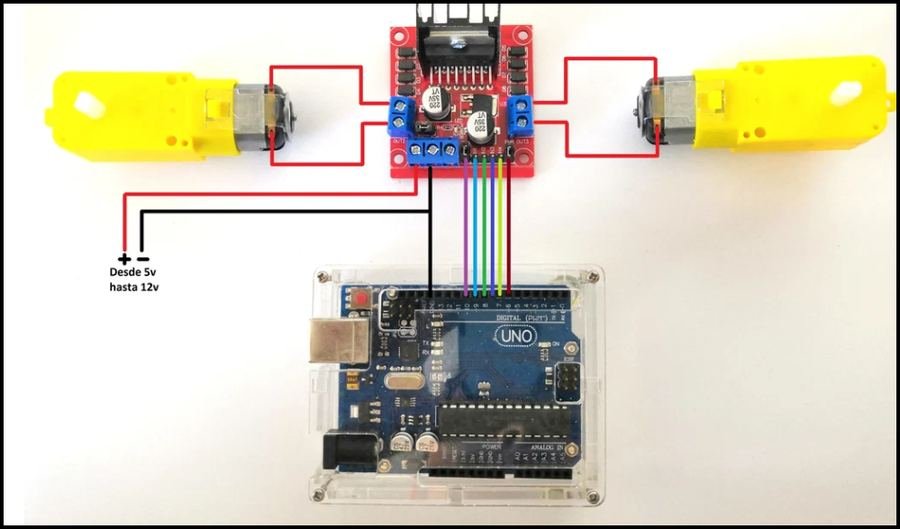

Así se conectan de verdad los motores y el módulo Bluetooth HC-06 al L298N y a Arduino (imagen de muestra):
En este ejemplo los jumpers de ENA y ENB quedaron puestos (canales siempre habilitados), así que solo se usan 4 pines digitales de Arduino para controlar el sentido de giro de los dos motores, más 5V y GND compartidos.
Ahora practica tú: arrastra una línea desde cada pin de Arduino hasta el pin del L298N al que debe conectarse. Si aciertas, la línea queda verde; si no, inténtalo de nuevo.
Ahora el reto general: toca una conexión de origen y luego su destino correcto. ¡Arma las 8 conexiones del sistema!
Este programa hace girar el motor en un sentido, lo detiene, lo gira en el sentido contrario y lo vuelve a detener.
Completa el código para que el motor gire hacia un sentido a velocidad media-alta.
Con PWM (modulación por ancho de pulso) podemos controlar la velocidad promedio del motor usando analogWrite(ENA, valor). En un Arduino Uno, ese valor va normalmente de 0 a 255.
Pruébalo tú:
